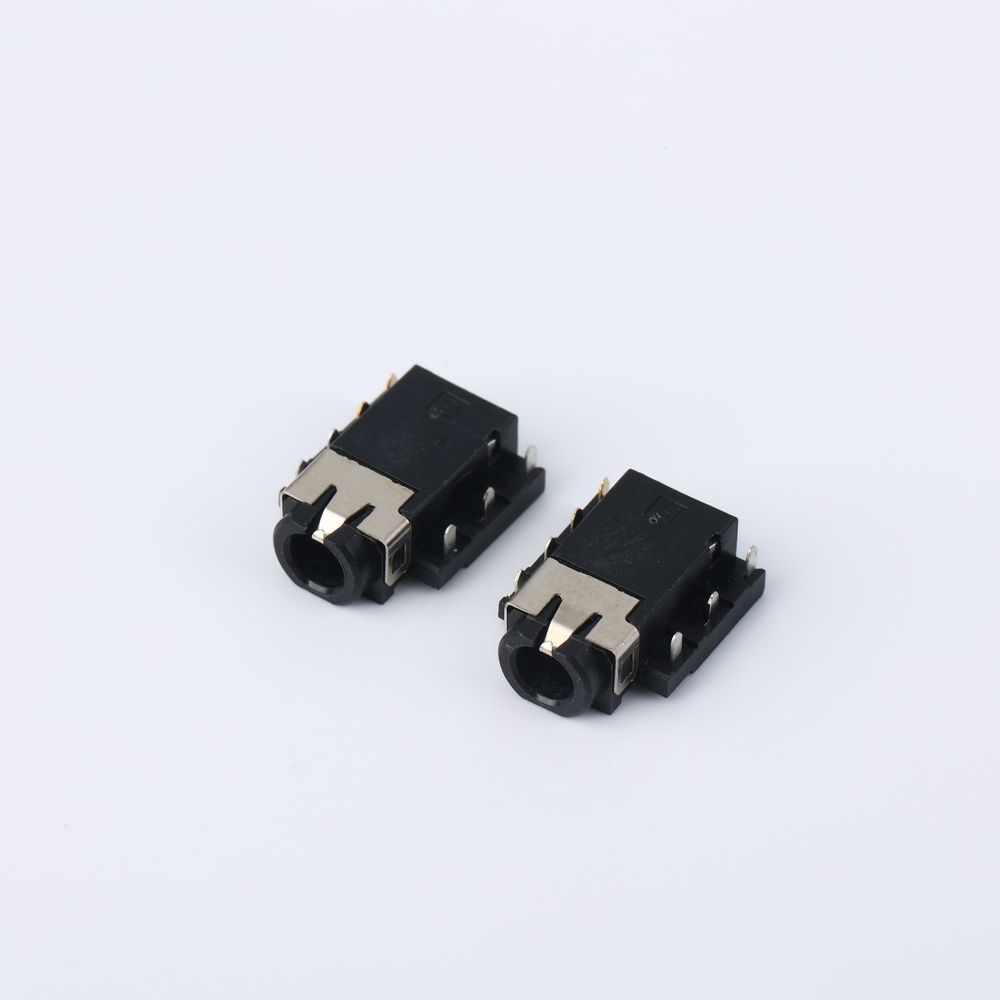

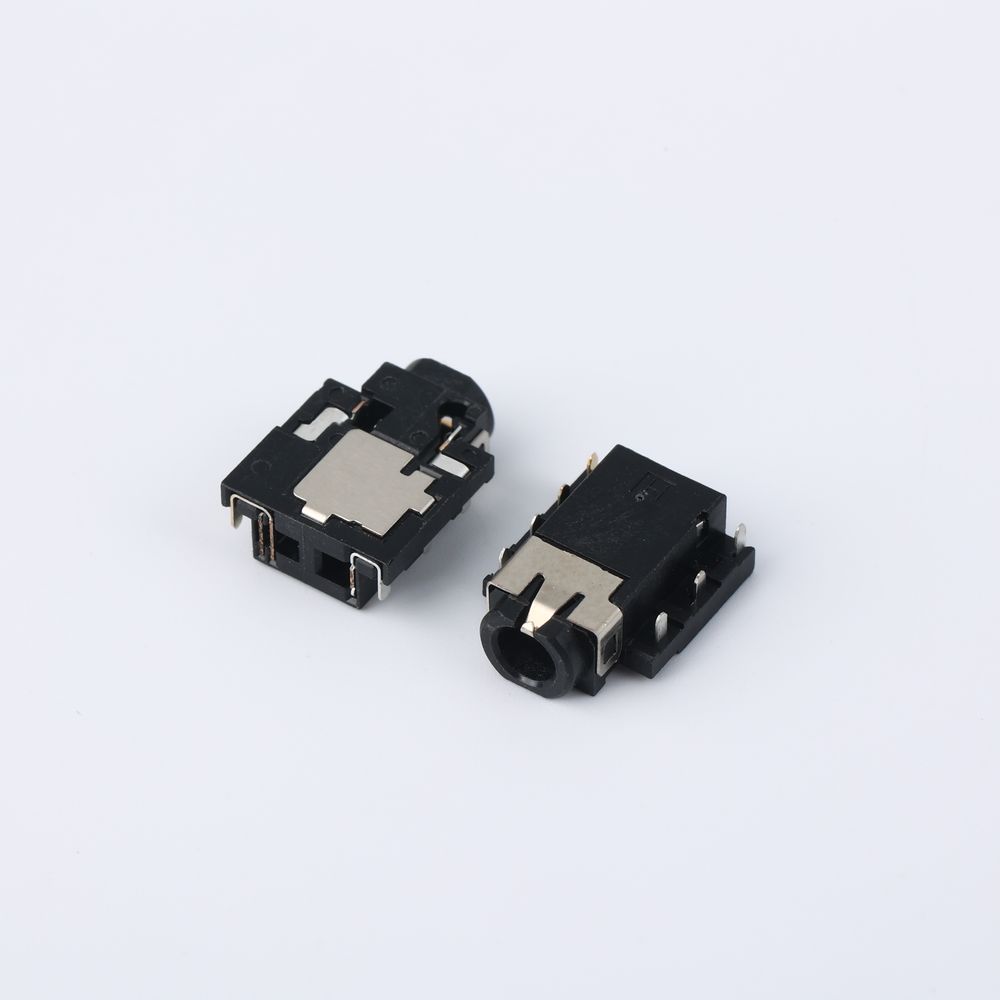

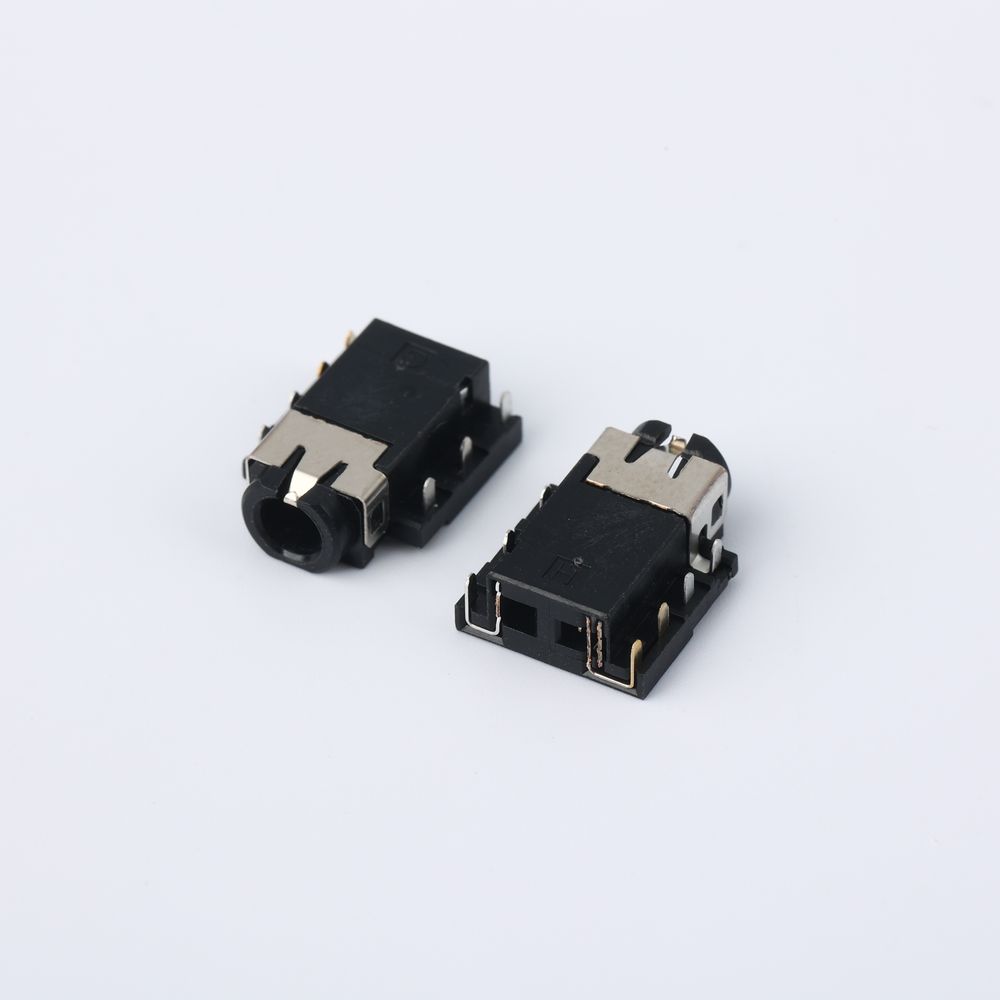

Conector de áudio de 3,5 mm CH -0,5 mm

obtenha o ultimo preço

Quantidade de pedido mínimo:

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: AAPJ+3145H+AS02B ∅3.5mm phone Jack CH=-0.5mm

marca: Yifeng

Embalagem & Entrega

Baixar

The file is encrypted. Please fill in the following information to continue accessing it

Descrição do produto

Conector jack de 3,5 mm CH = 0,5 mm, montagem embutida Instalação: O corpo da interface é embutido na superfície do PCB, fazendo com que o conector do conector de áudio fique nivelado com o invólucro, reduzindo a altura da saliência e melhorando o desempenho geral de vedação e a resistência ao choque do dispositivo.

HOUSING:	PA10T R630NH UL94V-0 BLACK
INSULATOR:	PA10T R630NH UL94V-0 BLACK
SHUNT TERMINAL:	C5210R-EH T=0.2mm, G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL UNDERPLATED
TRANSFER SPRING:	C5210R-EH T=0.2mm, G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL UNDERPLATED
SHELL:	C5210R-EH T=0.2mm, NICKEL 60U'' PLATING
EARTH SPRING 1:	C5210R-EH T=0.2mm, AU 1/3U'' ON CONTACT AREA MATTE TIN 80U'' PLATING ON SLODER TAIL, ALLOVER 50U' NICKEL PLATED
TIP SPRING 2:	C5210R-EH T=0.2mm, AU 1/3U'' ON CONTACT AREA MATTE TIN 80U'' PLATING ON SLODER TAIL, ALLOVER 50U' NICKEL PLATED
RING SPRING 3:	C5210R-EH T=0.2mm, AU 1/3U'' ON CONTACT AREA MATTE TIN 80U'' PLATING ON SLODER TAIL, ALLOVER 50U' NICKEL PLATED
RING SPRING 4:	C5210R-EH T=0.2mm, AU 1/3U'' ON CONTACT AREA MATTE TIN 80U'' PLATING ON SLODER TAIL, ALLOVER 50U' NICKEL PLATED
CURUENT RATING:	1AMP
VOLTAGE RATING:	12V DC
CONTACT RESISTANCE:	BETWEEN JACK-PLUG: 50mΩ MAX, WITHIN JACK BREAK SPTING,MAKE SPRING: 30mΩ MAX
INSULATION RESISTANCE:	100mΩ MIN AT 500VDCDIELECTRIC WITHSTANDING VOLTAGE: MATED SET OR PLUG: 250V AC OR JACK: 500V AC
INSERTION FORCE :	3~30N
WITHDRAWAL FRCE :	3~30N
OPERATING LIFE:	5000 CYCLES MIN
OPERATING TEMPERATURE:	-25℃~+70℃, 85%RH MAX

Centro do círculo 0,50 mm: Design sem deslocamento, indicando o desvio máximo permitido entre o centro das placas PCB e os pinos, e não uma estrutura de orientação ativa. Este parâmetro reflete a tolerância para a precisão da montagem, em vez de um projeto de aprimoramento funcional.

O conector de telefone é aplicado a monitores de frequência cardíaca portáteis, medidores de oxigênio no sangue, gravadores de temperatura corporal, etc., para dispositivos de não alto risco, permitindo avisos de áudio e feedback por meio de fones de ouvido externos.
