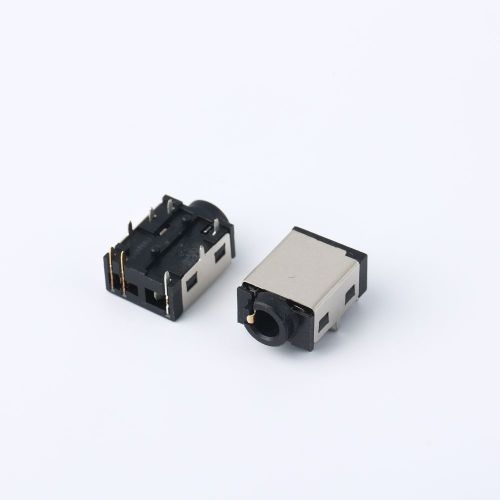

Conector de áudio Jack de 3,5 mm CH 3,3 mm

Conector de áudio Jack de 3,5 mm CH 3,3 mm

obtenha o ultimo preço

Quantidade de pedido mínimo:

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: AAPJ+3237B+ABK7A ∅3.5mm phone Jack CH=+3.3

marca: Yifeng

Embalagem & Entrega

Baixar

The file is encrypted. Please fill in the following information to continue accessing it

Descrição do produto

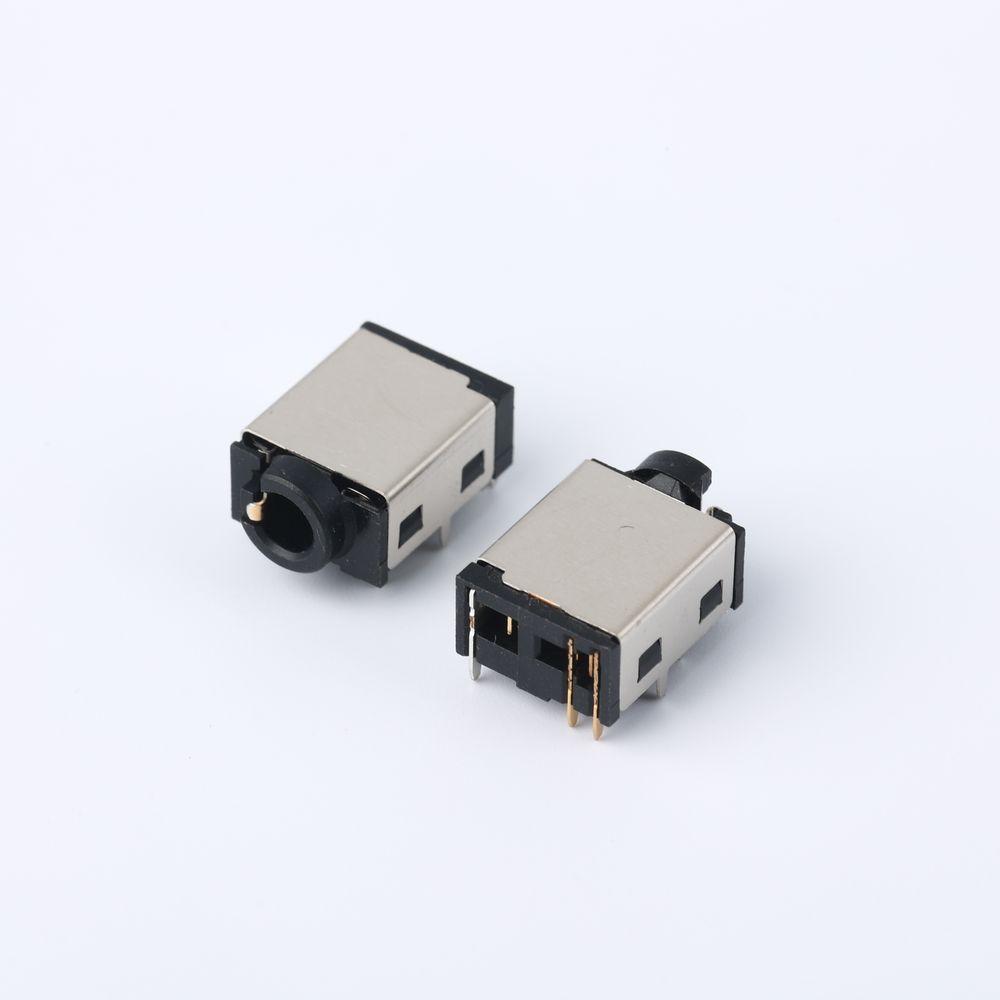

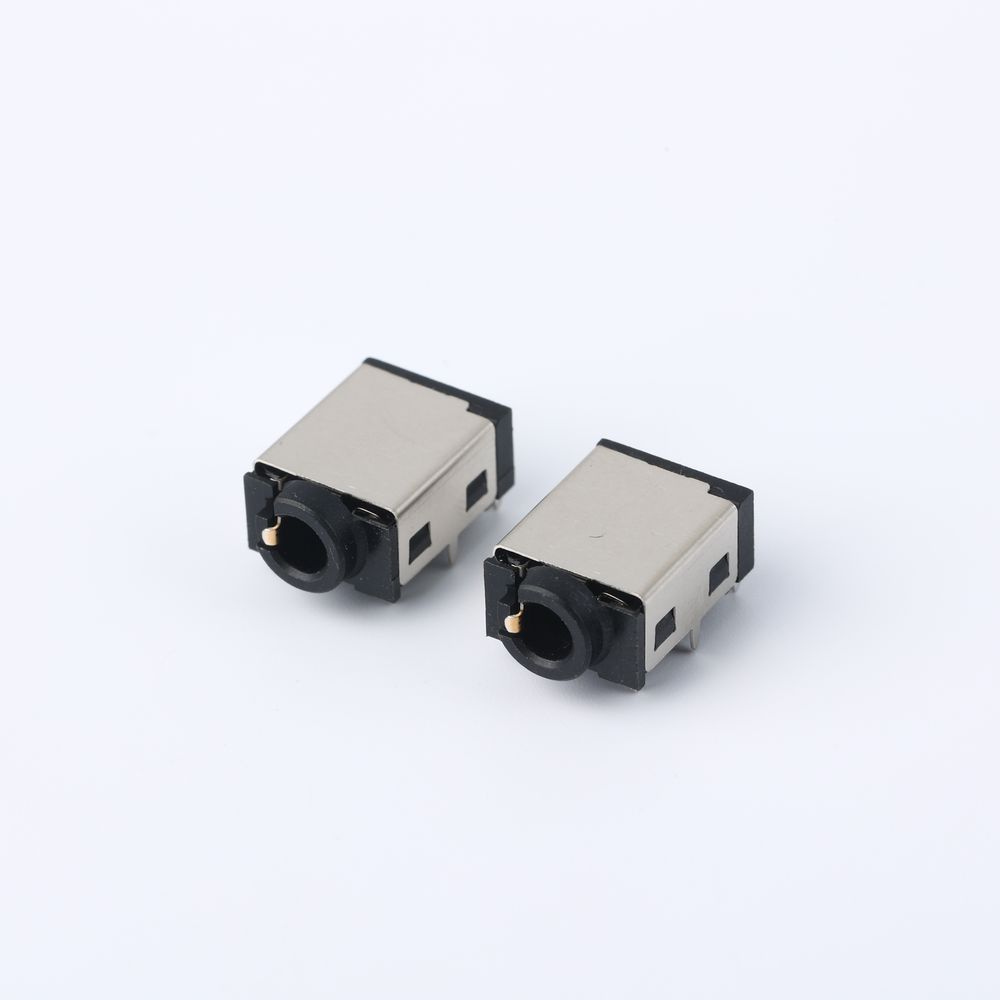

Conector de 3,5 mm CH = + 3,3 mm, é um conector de áudio TRRS (quad pólo) de 3,5 mm, apresentando um design de instalação vertical de PCB elevado. A altura de instalação central é de 3,30 mm. Ele foi projetado especificamente para lidar com a interferência entre o plugue e o invólucro em dispositivos ultrafinos, bem como para melhorar a estabilidade mecânica e a integridade do sinal.

MATERIAL:

HOUSING:	HIGH TEMPERATUREPLASTIC BLACK
INSULATOR:	HIGH TEMPERATUREPLASTIC BLACK
SHUNT TERMINAL:	PHOSPHOR BRONZE T=0.20mm, G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL OVERALL
TRANSFER SPRING:	PHOSPHOR BRONZE T=0.20mm,G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL OVERALL
SHELL:	PHOSPHOR BRONZE T=0.20mm, PLATING NI
RING SPRING 3:	SPRING 3: PHOSPHOR BRONZE T=0.20mm, G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL OVERALL
RING SPRING 4:	SPRING 4: PHOSPHOR BRONZE T=0.20mm, G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL OVERALL
TIP SPRING :	SPRING : PHOSPHOR BRONZE T=0.20mm, G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL OVERALL
EARTH SPRING :	PHOSPHOR BRONZE T=0.20mm, G/F ON CONTACT AND SOLDER TAIL AREA, 50U'' NICKEL OVERALL
CURUENT RATING:	DC 0.5A MAX
VOLTAGE RATING:	DC 30V
CONTACT RESISTANCE:	50mΩ MAX
INSULATION RESISTANCE:	100mΩ MIN AT 500VDC
DIELECTRIC WITHSTANDING VOLTAGE:	500V AC FOR 1 MINUTE
INSERTION FORCE :	3~30N
WITHDRAWAL FRCE :	3~30N
OPERATING LIFE:	5000 CYCLES MIN

O escopo de aplicação do conector de telefone abrange eletrônicos de consumo, áudio industrial e sistemas embarcados. As principais vantagens residem na adaptabilidade do espaço, maior durabilidade e supressão de EMI. Dispositivos de computação portáteis: como Huawei MateBook D 16, minicomputador ZeroKu ME Pro, Xiaomi Poco Pad M1, etc., usados para reter interfaces de áudio com fio para atender aos requisitos de áudio de baixa latência.
