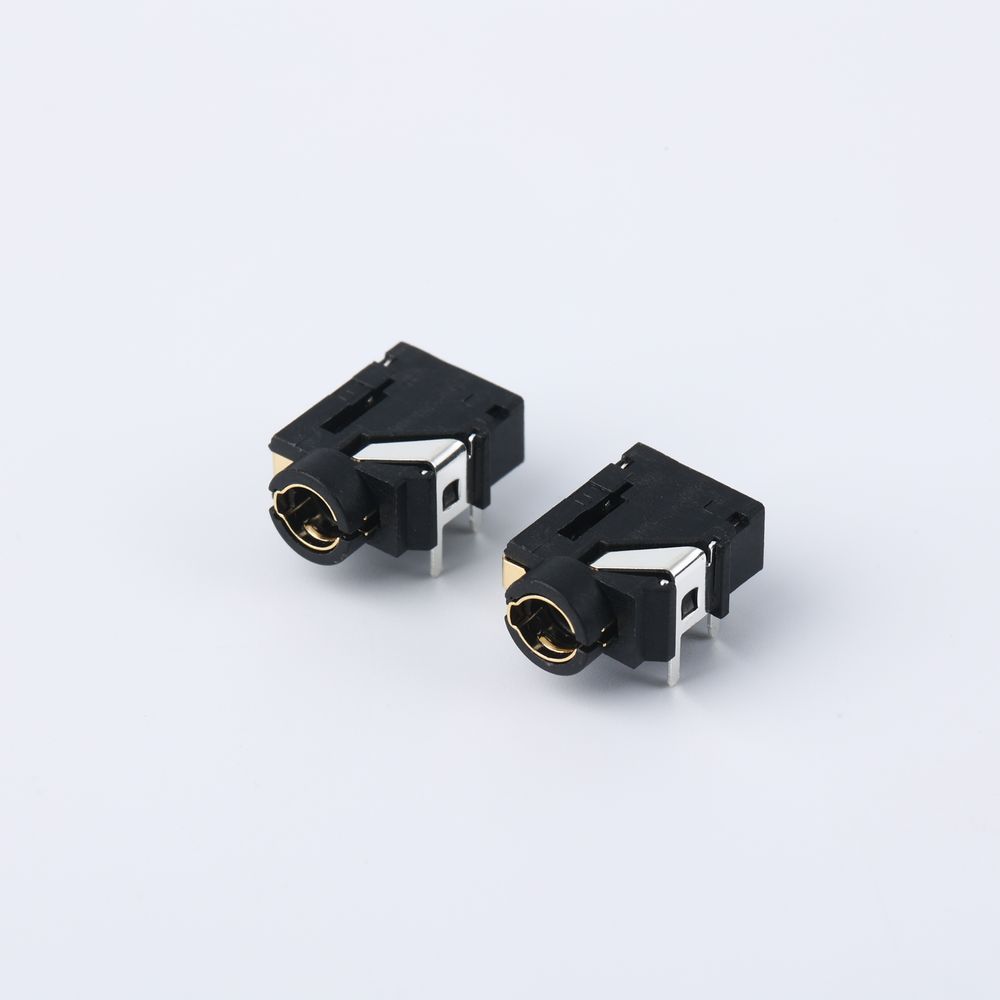

Conector de áudio DIP CH3.0 de 3,5 mm

O conector de 3,5 mm, um soquete de áudio TRRS through-hole (DIP) de quatro pólos com interior totalmente revestido de metal, foi projetado para alta resistência EMI e forte adaptabilidade ambiental em aplicações industriais e militares. Seus principais benefícios incluem blindagem eletromagnética aprimorada, maior confiabilidade de contato e ancoragem mecânica estável, tornando-o uma solução de conexão de áudio insubstituível e de alta confiabilidade em cenários exigentes, como inspeção industrial, monitoramento médico e comunicação militar.

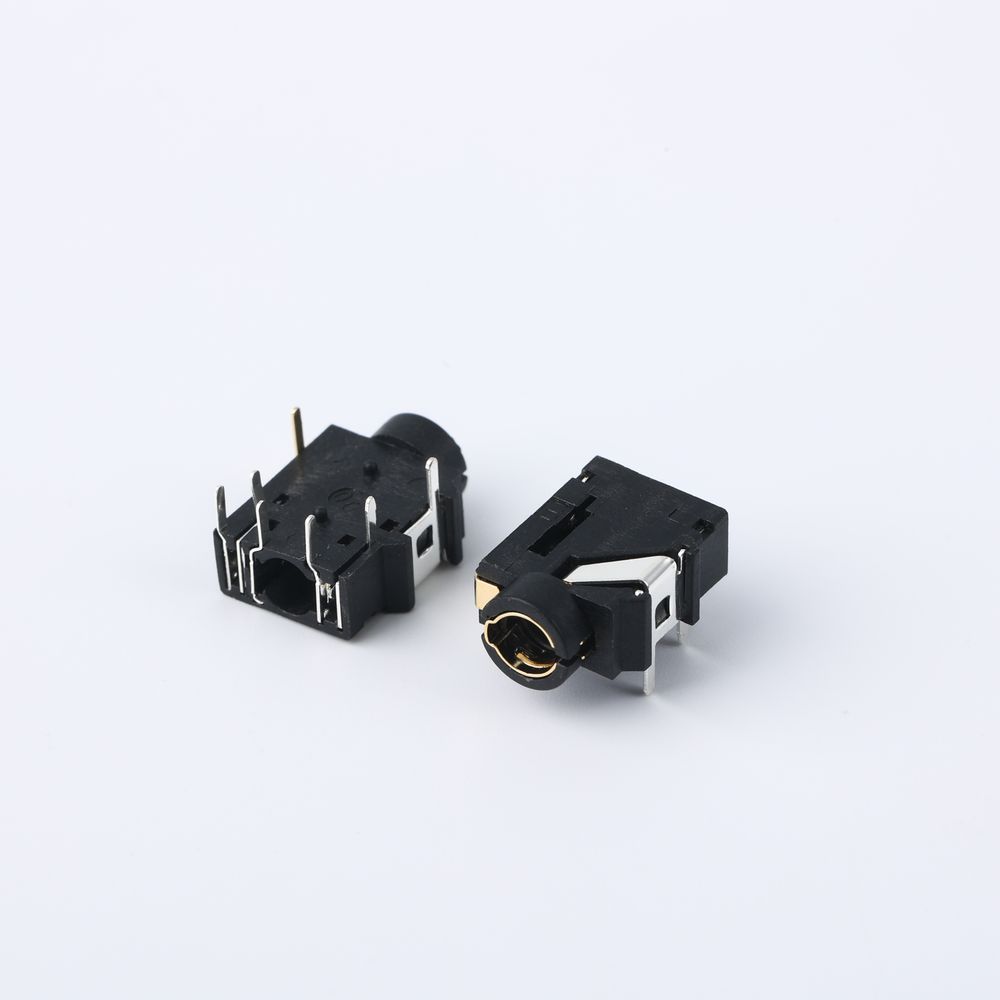

Conector de tomada de telefone DIP CH3.0 de ∅3,5 mm

Descrição do material

TRANSFER SPRING:	C5210 T=0.20mm, MB: NI AG PLATED
BREAK TERMINAL:	C2680 T=0.20mm, MB: NI AG PLATED
HOUSING:	PA10T UL-94V0 BLACK
SHUNT TERMINAL:	C2680 T=0.25mm, MB: NI AG PLATED
RING SPRING :	C5210 T=0.30mm, MB: NI AG PLATED
RING SPRING:	C5210 T=0.20mm, MB: NI AG PLATED
TIP SPRING :	C5210 T=0.25mm, MB: NI AG PLATED
EARTH SPRING 1:	C5191 T=0.20mm,  MB: NI AG PLATED
CURUENT RATING:	DC 0.5A
VOLTAGE RATING:	DC 30V
CONTACT RESISTANCE:	30mΩ MAX INITIAL, 60mΩ MAX AFTER LIFE TEST
INSULATION RESISTANCE:	100mΩ MIN MEASURED BY 500V DC
DIELECTRIC WITHSTANDING VOLTAGE:	500V AC FOR 1 MINUTE
INSERTION FORCE :	0.3~3.0Kgf INITIAL, 0.3~3.0Kgf FINAL
WITHDRAWAL FRCE:	0.3~3.0Kgf INITIAL, 0.3~3.0Kgf FINAL
OPERATING LIFE:	5000 CYCLES MIN
OPERATING TEMPERATURE:	-25℃~+70℃

Este conector de áudio usado em equipamentos de teste de áudio profissional, equipamento de nível laboratorial para calibração de fontes de áudio, com uma estrutura de blindagem de metal para evitar desvios de medição causados ​​por interferência externa. E dispositivos de inspeção industrial, em ambientes com forte interferência eletromagnética (como subestações e estações de radar), a caixa metálica blindada suprime efetivamente o ruído de RF, garantindo a transmissão pura de sinais de ECG e sensores de vibração.
