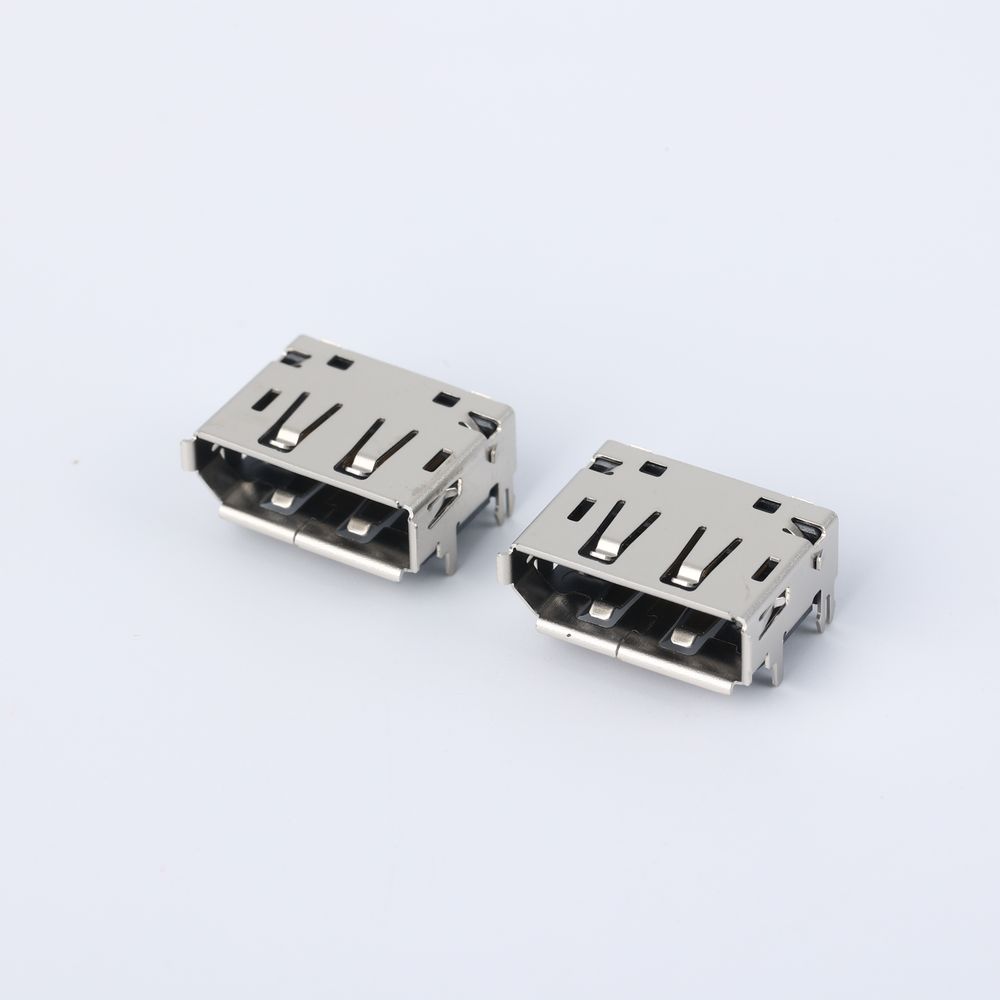

Modelo: AAUS+L11AN+3XR0 DP DIP CH3.65 HF connector

marca: YIFENG

Origin: CHINA

Embalagem & Entrega

Baixar

The file is encrypted. Please fill in the following information to continue accessing it

Descrição do produto

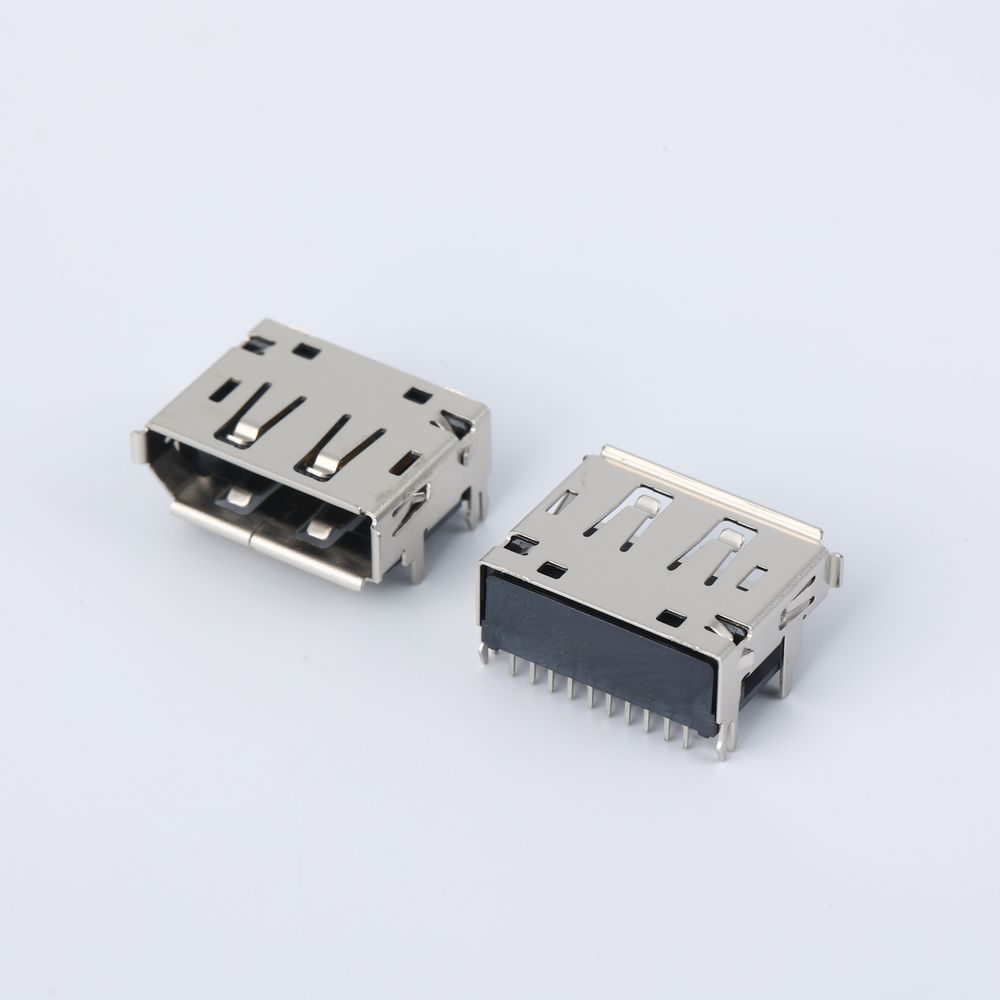

O conector DP DIP de 90 graus, conector HDMI , com CH = 3,65, pinos tipo arpão de 1,9 de comprimento e design flangeado é uma estrutura de pino conector comumente usada em embalagens de componentes eletrônicos. Thunderbolt para HDMI é amplamente aplicado em cenários que exigem alta confiabilidade e alta capacidade de transporte de corrente, como módulos de energia, iluminação LED e adaptadores de energia. Abaixo está uma análise detalhada de seu escopo de aplicação e vantagens:

Alta resistência mecânica e estabilidade

O design "flangeado" aumenta a área da junta de solda, aumentando a resistência à tração e à vibração e evitando o afrouxamento ou quebra do pino devido a forças externas.

Boa condutividade e desempenho de dissipação de calor

A estrutura do pino estilo arpão aumenta a área de contato, facilitando a transmissão de corrente e a condução de calor local, tornando o adaptador micro HDMI adequado para aplicações de corrente média a alta.

HOUSING:	LCP(HF) UL94V-0 BLACK
COVER:	LCP(HF) UL94V-0 BLACK
CONTACT:	C2680 T=0.20
SHELL:	SUS304 T=0.30
PLATING:
CONTACT:	CONTACT AREA GOLD PLATED
SOLDER AREA TIN PLATED
UNDER PLATED NICKEL
SHELL:	NICKEL PLATED
SPECIFICATION:
CURRENT:	0.5A
VOLTAGE:	40V RMS
WITHSTANDING VOLTAGE:	500V AC
CONTACT RESISTANCE:	30 mΩ MAX. (CONTACT)，50 mΩ MAX. (SHELL)
INSULATION RESISTANCE:	100 MΩ MIN.
TEMPERATURE RANGE:	-20°C TO +85°C
MATING AND UNMATING FORCE:
MATING FORCE:	4.5KGF(44.1N)MAX.
UNMATING FORCE:	1.0KGF~4.0KGF(9.8N~39.2N)
DURABILITY:	10000 CYCLES
