Descrição do produto

Atributos do produto

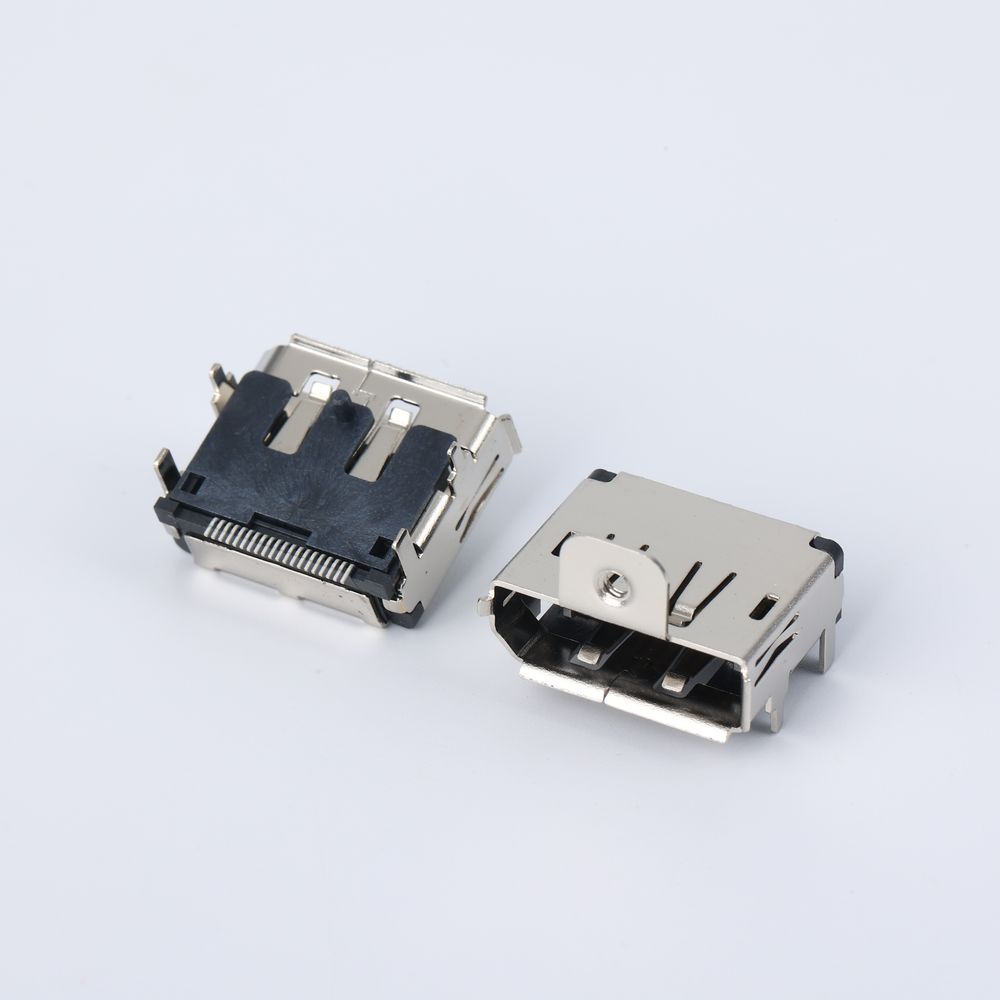

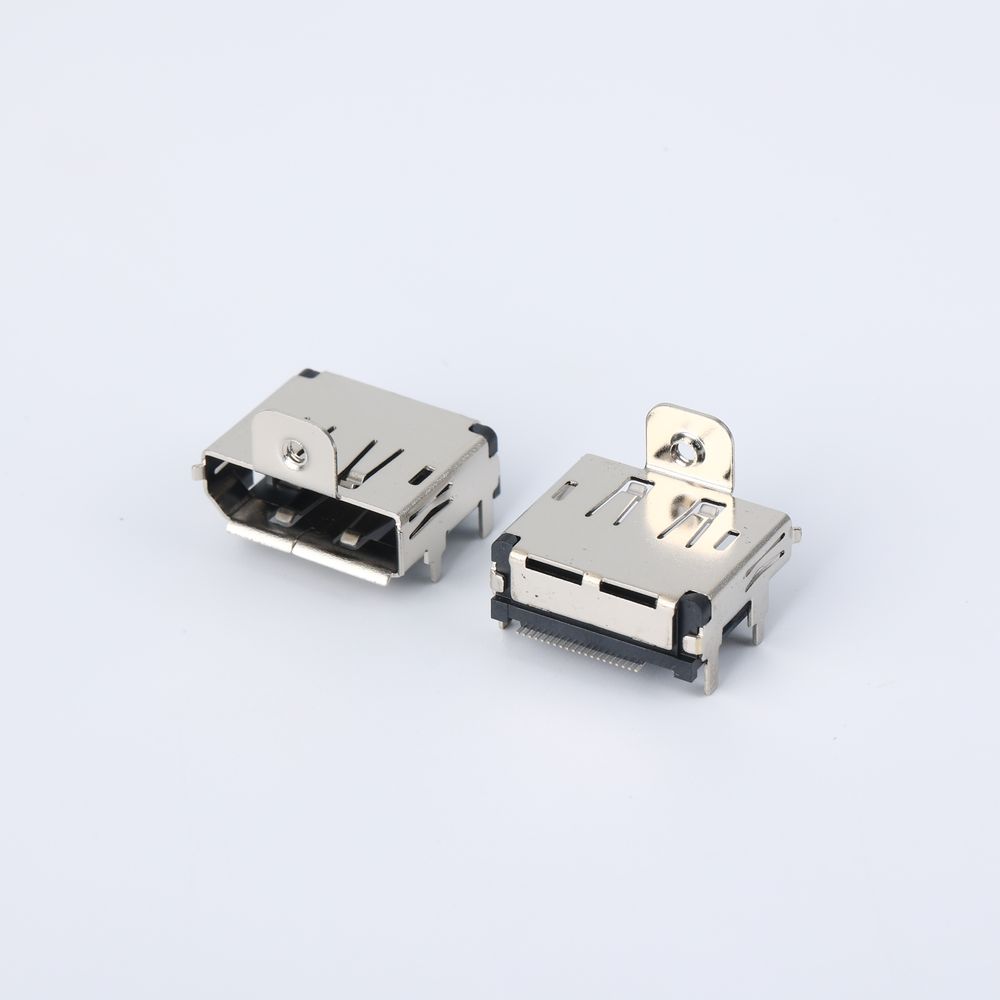

Modelo: AAUS+U11BN+6XP0 DP SMT M2 H2.72 HF connector

marca: Yifeng

Origin: China

Embalagem & Entrega

Baixar

The file is encrypted. Please fill in the following information to continue accessing it

Descrição do produto

A versão de pino reto DP SMIT com postes e furos para parafusos M2 (H2.72) é um design de pino estruturado comumente usado em conectores eletrônicos. É amplamente aplicado em cenários de montagem de placas de circuito que requerem fixação mecânica e conexão elétrica. Sua principal característica está na estrutura combinada de "pinos retos + postes com orifícios para parafusos M2", juntamente com um tamanho compacto de H2,72 (ou seja, a altura total dos pinos é 2,72 mm), tornando o cabo HDMI 2.1 adequado para alta densidade, requisitos de layout de PCB de alta confiabilidade. Abaixo está uma análise detalhada de seu escopo de aplicação e vantagens:

Conectores de potência e módulos terminais

Comumente encontrado em terminais de fiação e interfaces de entrada de energia (como tomadas CC e blocos de terminais) para crimpagem e fixação de cabos de alimentação externos.

Os orifícios dos parafusos M2 podem fixar fios ou placas de aterramento, e o melhor cabo HDMI garante a estabilidade da conexão sob condições de ligação de longo prazo.

Equipamento de controle industrial

Adaptador HDMI para USB C amplamente utilizado em módulos PLC, placas de relé e placas de controle de driver, particularmente adequado para ambientes com vibrações ou conexões e desconexões frequentes.

A estrutura de pino reto facilita a produção automatizada de soldagem por onda, aumentando a eficiência da fabricação.

Housing:	LCP(HF) UL94V-0 Black
Cover:	LCP(HF) UL94V-0 Black
Contact:	Copper Alloy T=0.20
Shell:	Copper Alloy T=0.40
PLATING:
Contact:	Contact Area Gold Plated, Solder Area Sn Plated,Under Plated Nickel
Shell:	Nickel Plated
SPECIFICATION:
Current:	0.5A
Voltage:	40V RMS
Withstanding Voltage:	500V AC
Contact Resistance:	30 mΩ max. (Contact), 50 mΩ max. (Shell)
Insulation Resistance:	100 MΩ min.
Temperature Range:	-20°C to +85°C
Mating And Unmating Force:
Mating Force:	4.5Kgf(44.1N)Max.
Unmating Force:	1.0Kgf~4.0Kgf(9.8N~39.2N)
Durability:	10000 Cycles
