Conector Jack da C.C. do CH 0.15mm

obtenha o ultimo preço

Quantidade de pedido mínimo:

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: APJ+10U0+057 DC Power Jack CH=0.15

marca: Yifeng

Embalagem & Entrega

Baixar

The file is encrypted. Please fill in the following information to continue accessing it

Descrição do produto

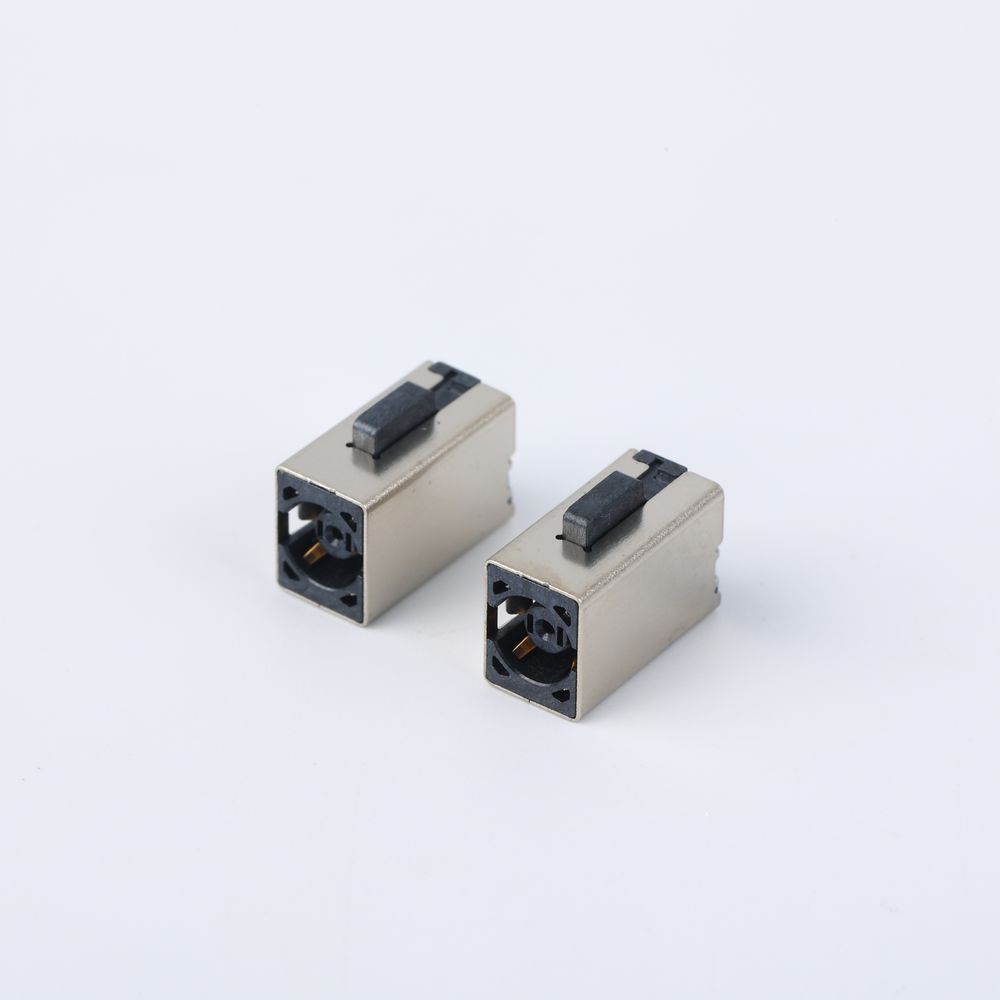

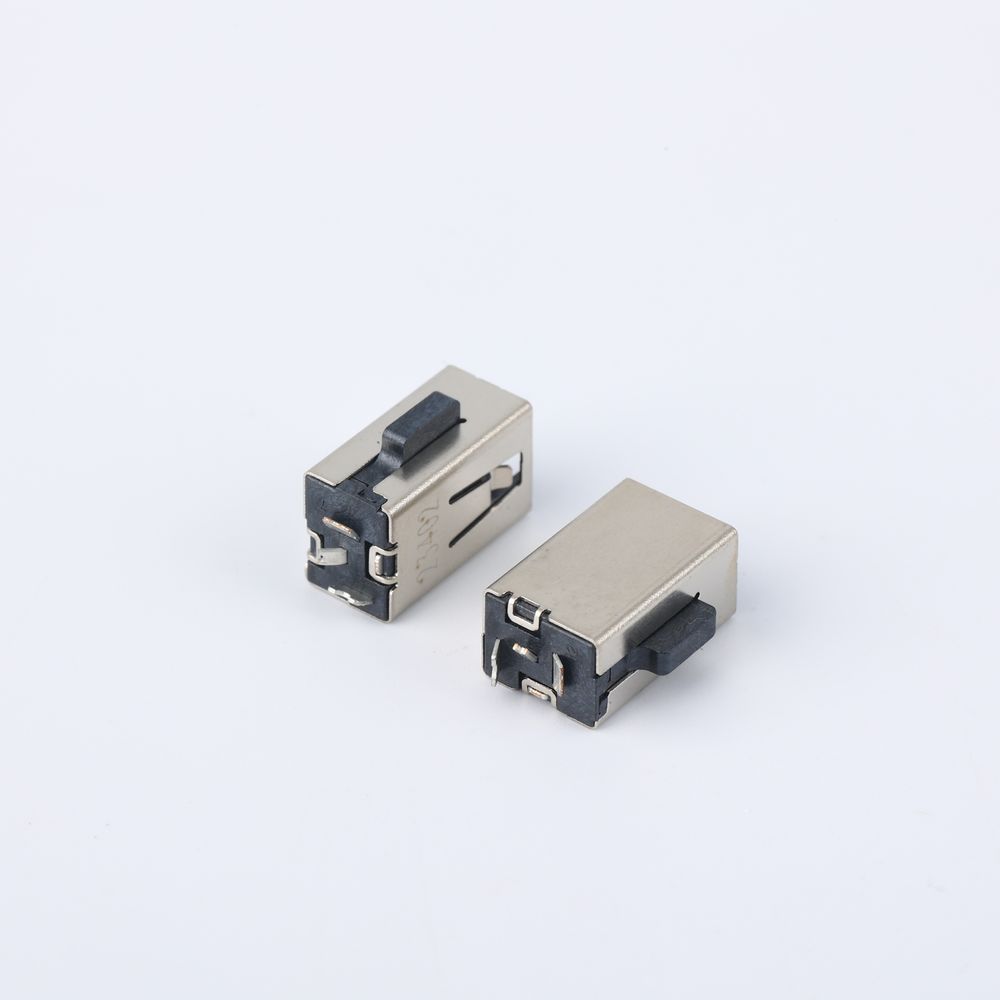

Conector jack DC tipo fio de solda de 180 graus com invólucro elástico e abas de travamento de plástico.

O design do tipo fio de solda de 180 graus permite que o conector se adapte com mais flexibilidade a diferentes espaços de instalação, especialmente em situações onde é necessário economizar espaço ou é necessário um layout compacto, proporcionando melhor conveniência de instalação.

Conector de alimentação CC, CH = 0,15 mm

Material:

HOUSING:	LCP E1301 UL94V-0, BLACK
GROUND PIN:	PHOSPHOR BRONZE C5210R-EH T=0.25mm, PD/NI 30U'' MIN WITH 5U'' AU, WITH 50U'' NI MIN UNDER PLATING OVERALL
POWER PIN:	PHOSPHOR BRONZE C5210R-EH T=0.25mm, PD/NI 30U'' MIN WITH 5U'' AU, WITH 50U'' NI MIN UNDER PLATING OVERALL
DETECT PIN:	PHOSPHOR BRONZE C5210R-EH T=0.35mm, PD/NI 30U'' MIN WITH 5U'' AU, WITH 50U'' NI MIN UNDER PLATING OVERALL
SHELL:	SUS201 T=0.20mm, PLATING 30U'' NI
STOPPLE:	LCP E130i UL94V-0 BLACK
RATING CURRENT:	7.5A & 30 MAX AT OVER AMBIENT
RATED VOLTAG:	20V DC
CONTCAT RESISTANCE:	30mΩ MAX
DIELECTRIC WITHSTANDING VOLTAGE:	500V AC FOR ONE MINUTE
INSULATON RESISTANCE:	50mΩ MIN AT 500 V DC AFTER 1 MINUTE
INSERTION FORCE :	2.5KGF MAX
WITHDRAWAL FORCE:	0.8Kgf MIN (INITIAL), 0.6Kgf MIN (AFTER 5000 CYCLES)
LIFE TEST:	5000 CYCLES MIN

O design elástico da carcaça ajuda a proporcionar melhor estabilidade de contato durante a inserção e remoção, reduzindo problemas de contato causados por vibração ou movimento. O design da aba de travamento de plástico garante que o conector DC seja fixado com mais firmeza após a instalação, evitando o afrouxamento devido a forças externas e melhorando a confiabilidade geral. Adequado para dispositivos de alta potência, como laptops para jogos e monitores portáteis, capazes de transmitir grandes correntes de maneira estável.
